高壓可調數字兆歐表
- 測溫范圍：
近年新成果——強力抗干擾
GM系列可調高壓數字兆歐表
中國專利號：ZL00323551.3
本儀表是1996年為武漢高壓研究所等電力部門提出需要而研制，主要用于發電廠、變電站等現場測試電力變壓器、電纜等電氣絕緣電阻。從96年至今已經試產數百臺在電力部門應用。其抗干擾能力通過廣州電力試驗研究所、東北遼陽變電站等電力部門已證實適應在500kV變電站，在不拆引線強干擾下測量電力變壓器絕緣電阻、吸收比、極化指數。
本儀表測試電壓可選范圍及電阻測量范圍寬廣，用于變電站、發電廠現場對大型高壓變壓器、電機電器、電力電纜等電氣絕緣電阻的測試。亦可用于廣泛領域的電氣絕緣電阻特性測量。它具有下列特點：
1，電阻測量范圍寬廣，從0.01MΩ～200000MΩ。讀數準確度±（2~10%+10KΩ）；分辨力高。
2，測試電源的電壓范圍寬廣，一機在手可從0～0.25、0.5、1、2.5、5、10、15kV步進或連續可調各種測試電壓，可選檔亦可從0V平滑調起;（可根據用戶要求提供5kV、10kV、15kV規格）；準確度：±（5%+10V）；
3，測試電源的短路電流大于5mA，最大20mA。適應大容量、大電感的測試。
4，具有強力抗電場感應干擾能力，達到2mA(50Hz)，已知適應50萬伏變電站現場不拆線測量50萬伏大型變壓器的絕緣電阻參數。
5，具有計時報時功能，便于計算吸收比和極化指數。
6， 同時液晶數顯讀取電壓、電阻、測試時間；并報時報警。
7，內裝5號鎳氫電池供電，可由交流220V供充電，提箱結構，重量：5Kg；
一，主要技術性能
1. 產品規格
|
型 號 |
測 試 電 壓 |
電壓準確度 |
短路電流 |
|
GM-5kV
|
0～0.25、0.5、1、2.5、5kV |
±（5%+10V） |
>5mA |
|
GM-10kV
|
0.5、1、2.5、5、10kV |
±（5%+10V） |
>5mA |
|
GM-15Kv
|
1、2.5、5、10、15kV |
±（5%+10V） |
>5mA |
|
GM-20kV
|
2.5、5、10、20kV |
±（5%+10V） |
>5mA |
2. 量程與準確度：
|
量 程（限壓） |
電 阻 測 量 范 圍 |
準 確 度 |
|
20MΩ/500V |
0.01～19.99 MΩ |
±(5%+5字) |
|
200MΩ/1000V |
5.0～199.9 MΩ |
±(5%+5字) |
|
2GΩ |
0.05～1.999 GΩ |
±(5%+5字) |
|
20GΩ |
0.5～19.99 GΩ |
±(5%+5字) |
|
200GΩ |
5.0～199.9GΩ |
±(10%+10字) |
GΩ量程定標電壓為2.5kV
3. 抗電場干擾能力：2mA(50Hz)
4. 報時、報警功能：秒表顯示最大值為19分59秒。20分鐘一循環。聲響報點為15秒、60秒、每分鐘。到點報短促聲響，電阻讀數保持5秒，被測電阻低于量程下限，讀數無效時以連續聲報警。
5. 顯示表;三位半LED數字表頭三個，分別顯示測試電壓、電阻、時間。
6. 供電;由內附1.2V/1600mAh鎳氫可充電電池10節，共DC12V供電。帶交流220V接入對電池充電或浮充電工作。
7. 使用環境：溫度： 0～40℃，相對濕度：20～90%
8. 外形尺寸、重量：315×240×155mm，5kg
二，原理：
本儀表采用相當于傳統搖表的流比計法測量絕緣電阻，它以]雙積分?jǐn)?shù)字電壓表的除法功能進行歐姆——數字轉換。測試電壓0-5-10-15kV是由帶反饋的它激式直流電壓變換器電路產生。

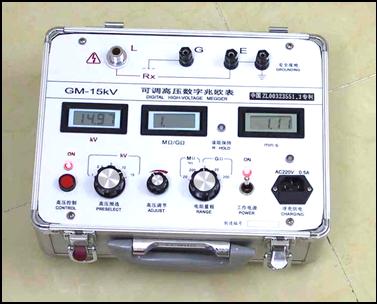

三，操作部件功能
1.“L”高壓輸出端：
又可稱為線路端，它采用高壓電纜接到被測線路，例如接至變壓器或電機的繞組、電纜的線芯。
2.“G”保護端：
三電極法測量絕緣材料、電纜的體積電阻時，“G”接到三電極的保護環電極上。保護環是用于消除被測對象的表面電阻和測量回路的泄漏干擾。
3.“E”接地端：
本儀表安全接大地和連接被測物零端的接線端。自來水管可作為大地端。電機的金屬外殼、變壓器鐵芯、電纜屏蔽層等屬于被測物零端。人工放電的地端也接在此零端。
4.高壓控制按鈕：
它用于控制測試電源。按入時高壓從“L”端輸出。
5.高壓預選旋鈕開關：
用于預先選擇測試電源電壓值。
6.高壓調節旋鈕;
旋轉該多圈電位器的旋鈕，可使測試電源電壓從0V調起，平滑調至預選值。
7.電阻量程開關;
旋鈕指向數為電阻量程，即上限值。
8.工作電源開關：
儀表的供電電源開關。開關上方的指示燈亮，即表示電池電力正常。
9．浮充供電插座：
用于以交流電220V供電，向儀表電池充電的插座。
10，kV表：
顯示L-E之間的測試電源電壓值。
11.MΩ/GΩ表：
顯示絕緣電阻值。其單位由電阻量程開關決定。
12.數字秒表：
顯示測試時間分秒。高壓控制按鈕按入即開始計時，最大值19分59秒，然后循環工作。
四，操作規程
1，準備
本儀表使用前，首先應將‘電源開關’調在關的位置，‘高壓控制’按鈕應退出！被測物應脫離電網，并且被測物必須經過人工放電，證明安全方可接線！
2，接線：
把本儀器的‘E’端接到被測物的地、零端，以及大地。
把儀表的‘L’端接到被測線路端，例如變壓器繞組，電纜芯線。
把儀表‘G’端接到被測回路需要消除泄漏干擾的保護環。
3，接通工作電源：
把本儀表‘電源開關’轉向通，開關上方的指示燈即亮，‘kV’電壓表顯示應0.00kV。
4，預選測試電源電壓：
把‘高壓預選’旋鈕開關選向需要的測試電源電壓。
5，測試啟動：
把‘高壓控制’按鈕按入，這時高壓從L端輸出，‘kV’表顯示L-E之間的電壓值，‘秒表’開始計時。
6，測試電源電壓細調：
調節‘高壓調節’旋鈕，可把電壓平滑調節到指定值。
7，電阻量程選擇：
把電阻量程開關選向需要的量程，或步進向200G量程，如果儀表連續報警，則表示被測電阻太低，應退低檔來測量。
8，電阻值讀數：
通過MΩ/GΩ表讀取電阻值。秒表在高壓輸出后的15秒、60秒、每隔60秒報時。便于操作者記錄。
9，測試電源電壓退出：
將‘高壓控制’按鈕退出，這時‘kV’表就會徐徐回零，數字秒表也會退出顯示。
10， 結束：
當‘kV’表顯示為0.00kV時，又經過對被測物人工放電，證明了安全即可關機、拆線、告結束。
