HW-08型紅外圖像監控系統
- 測溫范圍：
隨著計算機網絡的發展，各種圖像和音頻的網絡傳輸成為一種趨勢，“HW-08 紅外圖像遠程監控系統”,通過對電力設備紅外熱圖像的遠程監控，即時發現故障隱患，從而為設備的在線檢測（監測）和診斷提供有力保障。該系統具有傳統監控系統無法比擬的功能和特點，集先進的紅外熱成像技術、傳感技術、編碼技術、高速DSP硬件圖像壓縮、穩定可靠的計算機及網絡技術于一體，在圖像監控領域獨樹一幟，是第三代全數字化、網絡化、智能化遠程圖像監控系統的典型代表。
系統功能

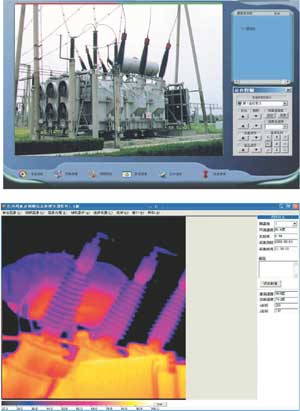

紅外和可見光圖像的遠程傳輸和監控；
紅外熱圖像動態采集、實時測溫分析、監控（自動校正、，歷史趨勢分析，超溫報警），高清晰度16位真彩顯示；
遠程攝像機控制，預制定位，遠程切換，自動巡視等；
能夠支持多場所的中央監控，不受地理限制，多個用戶可同時監控同一前端；
基于客戶機/服務器（C/S）系統構架，提供分布式無限量的錄像存儲容量；
基于MPEG-4技術的視頻解碼端設備，可實現端到端的數字解決方案；
與常規CCTV設備緊密結合，可充分利用原有監控系統資源；
發生異常自動推出關聯圖像，同時自動啟動錄像機，全數字化錄像。
系統管理工具軟件采windows中文界面，電子地圖，操作簡單；
具有很好的兼容性及可擴展性。
技術特點
（1）高性能、高可靠性
本系統集中了目前最先進的紅外熱成像技術、傳感技術、編碼技術、高速DSP硬件圖像壓縮技術、計算機及網絡技術等。視頻編碼器和焦平面紅外探測器是系統獨有的核心部件，性能突出，可靠性高。
非致冷焦平面紅外攝像機：與大規模集成電路工藝兼容，在8～14微米波段使用可全天候進行紅外熱圖像實時監控，功耗低，溫度分辨率高，圖像清晰，測溫速度快、范圍廣，靈敏度高，工作可靠，使用壽命為10年。
視頻編碼器：它的視頻監控能力和其獨特的高性能的RISC芯片，首次通過高速DSP實現MPEG4算法實時硬件圖像壓縮，壓縮比為70～150：1，占用帶寬僅為512k～1M,可使帶寬較小的廣域網中網絡視頻的低碼率傳輸， 高質量播放。能在10/100M網絡上以每秒高達25幀(PAL)的速度傳送高質量的動態圖象。它可以同時傳送4路活動圖像，并可以支持多個用戶分別獨立訪問，即多個用戶同時監控相同或不同的鏡頭。體積小巧、緊湊，可以方便地安裝在任意場所, 由于前端監控點采用了嵌入式硬件結構，系統的穩定性、可靠性大大提高；同時，不會受到計算機病毒危害。系統功耗低，可以常年不間斷運行。
到目前為止，普通遠程圖像傳輸方案通常都需要復雜的系統，要鋪設專用光纜（或租用）、增加視頻光端機設備，不但設備成本高，而且日常維護需要投入大量費用。
由于本系統占用帶寬小，圖象的傳輸全部利用現有計算機網絡，專用系統管理工具進行全面帶寬使用控制，不再需要鋪設多余的線纜，未來系統的擴容也不需要增加中心端的投資, 系統可以通過網絡遠程管理和設置，包括軟件升級，在現場無須人工維護和操作。這大大方便了系統的安裝和維護
具備即插即用的功能，基于全球業界標準， 可以與各種類型的以太網設備無縫連接。只需要接入以太網，連接網絡、攝影機、就可以隨時觀察遠程傳輸過來的圖像，方便地接入其它安全防范設備，如溫度、濕度、煙感、入侵等報警器；同時可以連動燈光、警號等動作設備，以這使得它可以方便地組成一套功能強大的安全防范系統。
主要設備技術指標
|
視頻編碼器 |
輸入方式 |
8路或16路視頻輸入、8路DI（報警）輸入、 |
|
輸出方式 |
8路或16路DO（控制）輸出 | |
|
E1 |
1Vpp-75歐姆、BNC陰性連接口 | |
|
幀頻 |
25幀/秒 | |
|
分辨率 |
352×288 | |
|
帶寬范圍 |
512K～2Mbis（可設置） | |
|
接口 |
RS232/422/485、集成10/100M自適應 | |
|
協議 |
UDP/IP、TCP/IP | |
|
環境溫度 |
-30℃～ +50℃，溫度 50℃溫度下95%不冷凝 | |
|
壓縮方式 |
MPEG4視頻壓縮編碼方式 | |
|
紅外攝像機 |
探測器類型 |
進口第三代非致冷焦平面 |
|
像素 |
320×240 /256×256/160×120 | |
|
輸出制式 |
NTSC | |
|
響應波段 |
8～14μm | |
|
測溫范圍 |
-20℃～300℃（可擴展至1500℃） | |
|
測溫精度 |
±1% / ±2% | |
|
溫度分辨率 |
0.06℃/0.07℃ /0.1℃(在30℃時) | |
|
空間分辨率 |
1mrad/2 mrad | |
|
焦距范圍 |
0.5m～∞ | |
|
幀頻 |
60Hz | |
|
光圈 |
電動 | |
|
工作環境 |
-20℃～+60℃ | |
|
CCD攝像機 |
輸出制式 |
PAL |
|
視頻輸出 |
VBS；IVpp；75Ω/Y；VSIVpp/C；0.286Vpp | |
|
焦聚控制 |
自動/手動 | |
|
同步方式 |
內同步/外同步 | |
|
光圈控制 |
自動/手動 | |
|
鏡頭 |
X16變焦（F1.6F=3.9～63mm） | |
|
快門速度（28級） |
1/50～1/10000（PAL） | |
|
信號噪聲比 |
大于48dB | |
|
自動增益控制 |
開關 | |
|
數字變焦 |
X8 | |
|
自平衡 |
自動自平衡/預制（室內、室外）/手動/按/專用 | |
|
像素 |
47萬/44萬 | |
|
最低照度 |
0.7Lux@F1.4彩色黑白轉換 | |
|
水平解像力 |
≥470TVL | |
|
屏幕菜單顯示 |
中文內置菜單 | |
|
水平清晰度 |
≥350線 | |
|
電源 |
直流12±2V | |
|
功率 |
4.2W | |
|
云臺 |
360°全向，具有預置功能，室內、室外可選 | |
|
顯示方式 |
四畫面分割 | |
系統運行環境
|
服務器端運行環境 |
客戶端運行環境 |
|
·Windows 2000 Pro 或 2000 Server /NT4.0操作系統
·P4-1.8G/256M/80G以上配置計算機（或服務器）
·Server端軟件 |
·Windows 98/2000 Pro 操作系統
·P4-1G/128M/40G以上配置的個人計算機
·Client端軟件 |
