KTXXX 系列交流電壓變送器

1.產品介紹

KTXXX 系列交流電壓變送器是一種利用電磁感應（互感）原理將被測電流轉換成與原邊電流成比例輸出的直流電壓（或直流電流）信號的測量模塊，原邊和副邊之間高度絕緣。本產品采用STM工藝和數字集成電路技術，產品整體集成度高、體積小，安裝方便；誤差精度高、線性好、無調校電位器，能夠長期穩定工作且適應各種工作環境。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業中的電氣設備的系統控制及檢測。

2.技術特點

                 圖2、交流電流變送器原理示意圖

2.1 采用電流專用的高精度測量芯片，與目前業界主流產品（均為模電技術）相比具有以下優勢:

2.1.1 采用24Bit高精度的Σ-△ADC技術，在1000:1動態范圍內，電流有效值誤差<0.1% ；

     2.1.2 采用軟件調校測量誤差，無電位器，測量精度長期穩定、不偏差。（目前業內產品都是用電位器調校測量誤差，其誤差大、出廠一致性差、壽命短，特別在振動場合或高頻電磁環境下，電位器容易發生偏移或失效，最終導致變送器失效）。

     2.1.3 內置1.25V±1% 參考電壓，溫度系數典型值5ppm/℃，最大15ppm/℃ 。全溫度范圍內變送器仍具有超高精度。（目前業內產品基本上采用模電運放技術，其溫度系數超100 ppm/℃，全溫度范圍內測量線性差，精度不高。）

 2.2 采用RENESAS的16位MCU電腦控制芯片，與目前業界主流產品（均無MCU）相比具有以下優勢:

   2.2.1 把測量結果數字化，減少噪聲干擾，產品抗干擾能力強。

   2.2.2 產品出廠參數采用軟件配置，產品無短接點，無電位器。產品可靠、壽命長。

   2.2.3 具有與被測電流值成正比關系的脈沖指示燈輸出功能，紅色，平時滅，測量有電流值時閃爍。方便現場安裝調試。

   2.2.4 具有變送器工作狀態指示燈，綠色，無被測電流時，亮；有電流時，滅。

   2.2.5 具用RS485通訊接口（可選），可抄讀被測電流值。

   2.2.6 具有電流超上限或下限報警輸出功能（可選）。

 2.3 采用TI的電流環輸出芯片，與目前業界主流產品（分立電路）相比具有以下優勢:

   2.3.1 非線性誤差：0.002%；

   2.3.2 低溫度漂移：1μV/℃；

   2.3.3 精確度：0.015%；

2.3.3 寬工作電壓范圍7-36V。

   2.4 采用SMT焊接工藝。

   2.5 全部采用工業級標準的知名品牌器件，產品按工業級標準設計。

   2.6 多重電路保護功能,確保變送器在各種環境可靠運行。

     2.6.1 工作電源接反保護；

     2.6.2 輸出過流限制保護；

     2.6.3 RS485異常接入保護；

     2.6.4 電流/電壓輸出端口瞬態感應雷與浪涌電流TVS抑制保護；

     2.6.5 內置電壓濾波電路，對輸入電源紋波要求較低。

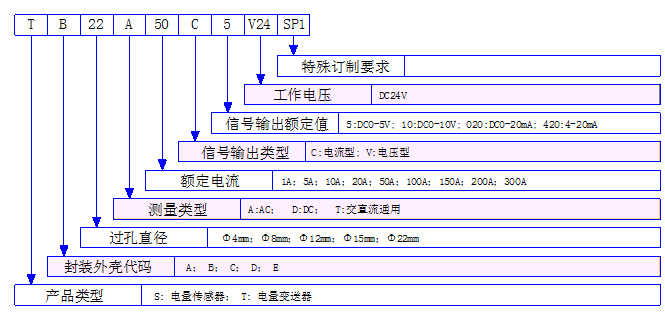

     3.選型信息

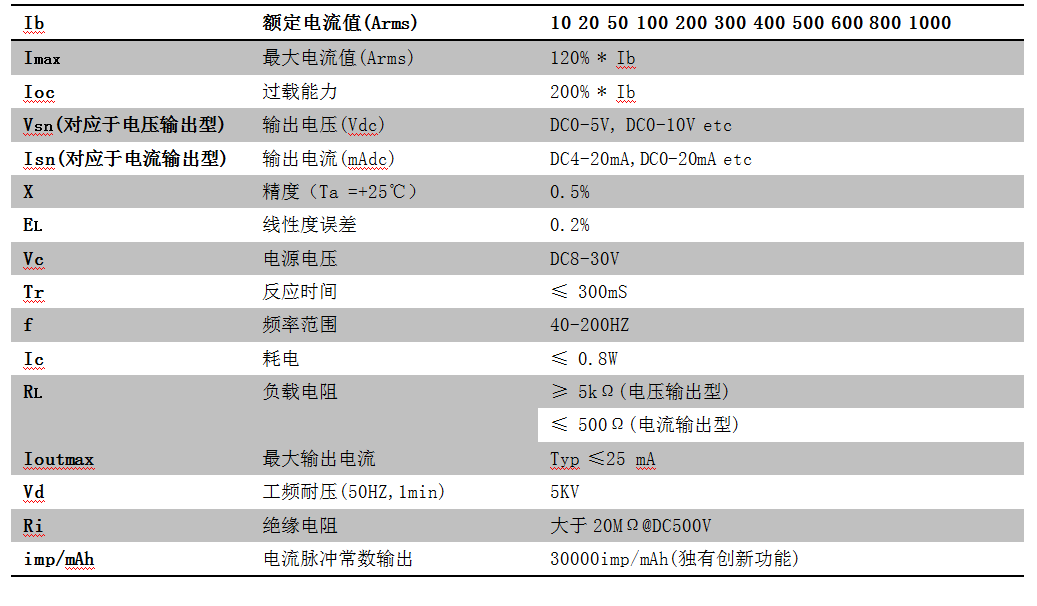

4.電參數

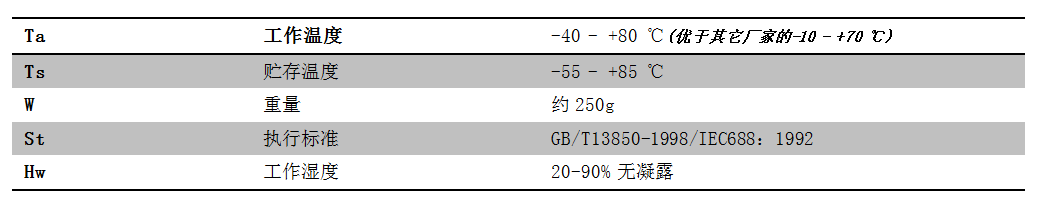

5.常規參數：

6. 接線方式

   端子1：輸入AC0－450火線

   端子3：輸入AC0－450零線

   端子7：輸出4－20mA負

   端子9：輸出4－20mA正

   端子10：電源DC24負

   端子12：電源DC24正

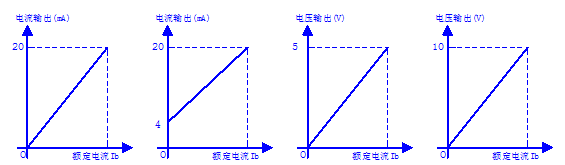

7.輸出曲線

（圖 7：0-20mA 輸出）    （圖8：4-20mA輸出）   （圖9：0-5VDC 輸出）  （圖10：0-10VDC 輸出）
